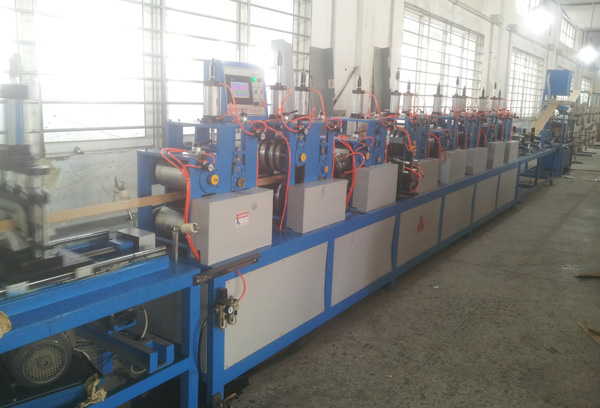

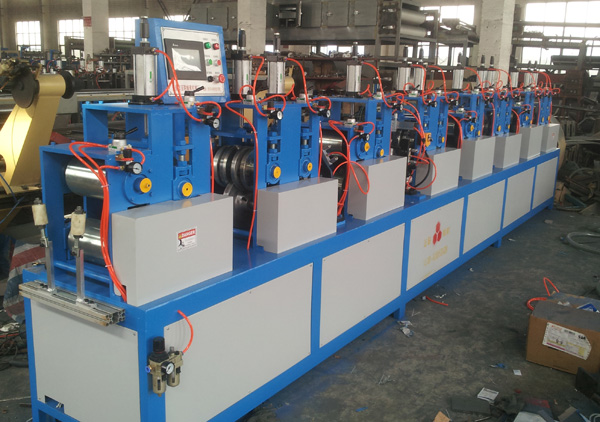

護角/平板/U型紙護角設備
1.采用八組護角壓輥，四組平板壓輥，四組紙槽壓輥，氣動升降，壓力可調；
2.組合式膠水架能夠適應不同客戶的需求（單/雙面過膠均可）；
3.能精確調整成型輪的壓合位置及壓合力度，無需要更換模具即可生產不同產品；
4.采用PLC控制器，生產效率高、切割精準，如客戶有更高的要求可選擇國際先進的飛剪系統進行裁切，效率更高。
技術參數：
|
型 號 |
護角/平板/U型紙護角設備 |
|
L型護角規格尺寸（mm） |
25-100（等邊或不等邊） |
|
生產平板規格尺寸（mm） |
50-200 |
|
紙槽內寬（mm） |
20-80mm之間（三邊總和≤180mm間選兩種） |
|
紙張最多層數 |
13層 |
|
適用芯紙范圍 |
320-600gsm沙管紙或瓦楞紙 |
|
適用面紙范圍 |
120-250gsm牛皮紙 |
|
紙輥內直徑 |
常用3〞(76mm)或可根據客戶要求定制 |
|
生產速度 |
0-35m/min |
|
紙護角產出截面 |
∧或V、L形狀/紙平板/U型紙槽 |
|
控制系統 |
PLC和伺服電機+觸摸屏幕（HMI） |
|
上紙架 |
轉彎式上紙架或普通直線式 |
|
膠水架 |
單/雙面過膠架 |
|
上膠方式 |
通過隔膜泵自動定量上膠 |
|
速度控制 |
調速控制 |
|
壓力軸類型 |
氣動調壓，壓力調節范圍0.1-0.6MPA |
|
最小切割長度 |
100mm |
|
切割方法 |
液壓切割、伺服跟蹤切斷或飛剪系統 |
|
切刀數量 |
1把 |
|
切割精度 |
±1mm |
|
電機總功率 |
11KW |
|
總重量 |
5.5噸 |
|
尺寸（m） |
23×0.8×1.6 |
|
操作人員 |
2-3人 |
|
護角印字裝置 |
可選 | 多功能壓輪
 |
|
|
|
|
|
|
|
|
|
