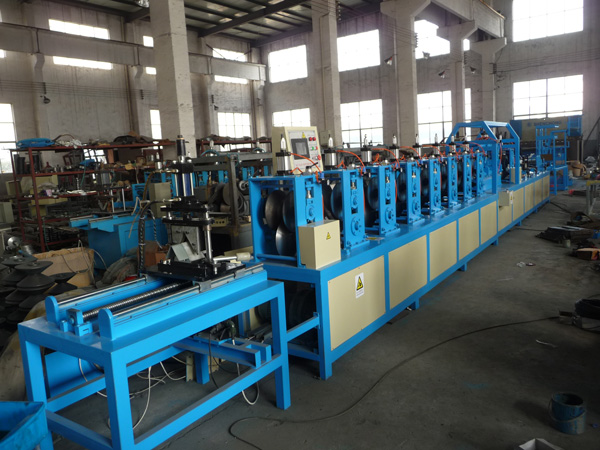

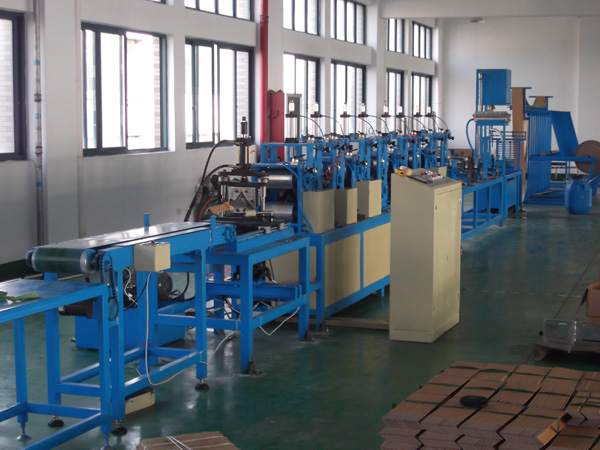

ZJD-100AP紙護角紙平板紙護角機：是一臺即可生產紙護角同時又可以生產紙平板的生產設備，八組護角壓輥，四組平板壓輥氣動升降，壓力可調，能精確調整成型輪的壓合位置及壓合力度，無需要更換模具即可生產不同產品，效率極高，解決了以前需要兩條生產線才能生產的弊端。
采用PLC控制器，組合式膠水架能夠適應不同客戶的需求（單/雙面過膠均可），精準切割等特點。如客戶有更高的要求可選擇國際先進的飛剪系統進行裁切，效率更高。
ZJD-100AP紙護角紙平板紙護角機設備特點：
本設備對紙張規格要求范圍廣泛；
多種上膠方式組合，可控式加熱系統，上膠均勻，包邊平整；
采用八組氣缸壓力控制同步壓輪，確保轉速均勻，壓力均等，有效的避免了面紙褶皺、破損等現象；
生產速度:0-35m/min；
生產規格可任意設置，變換規格方便快捷；
進口伺服系統，液壓切斷裝置，裁切精度高，可多刀一起切斷；
人機界面操作簡單方便，整機只需2-3人。
ZJD-100AP紙護角紙平板紙護角機技術參數
|
型號 |
ZJD-100AP紙護角紙平板紙護角機 |
|
L型護角規格尺寸（mm） |
25-100（等邊或不等邊） |
|
生產平板規格尺寸（mm） |
50-200 |
|
紙張最多層數 |
13層 |
|
適用芯紙范圍 |
320-600gsm沙管紙或瓦楞紙 |
|
適用面紙范圍 |
120-250gsm牛皮紙 |
|
紙輥內直徑 |
常用3〞(76mm)或可根據客戶要求定制 |
|
生產速度 |
0-35m/min |
|
紙護角產出截面 |
∧或V、L形狀及紙平板 |
|
控制系統 |
PLC和伺服電機+觸摸屏幕（HMI） |
|
上紙架 |
轉彎式上紙架或普通直線式 |
|
膠水架 |
單/雙面過膠架 |
|
上膠方式 |
通過隔膜泵自動定量上膠 |
|
速度控制 |
調速控制 |
|
壓力軸類型 |
氣動調壓，壓力調節范圍0.1-0.6MPA |
|
最小切割長度 |
100mm |
|
切割方法 |
液壓切割、伺服跟蹤切斷或飛剪系統 |
|
切刀數量 |
1把 |
|
切割精度 |
±1mm |
|
電機總功率 |
11KW |
|
總重量 |
5.5噸 |
|
尺寸（m） |
23×0.8×1.6 |
|
操作人員 |
2-3人 |
|
護角印字裝置 |
可選 |
ZJD-100AP紙護角紙平板紙護角機產品特點：
實現一機多用，節約生產成本；
轉換產品不需要更換模具；
兩種生產方式均采用氣動調壓及伺服電腦程控；
生產紙護角、紙平板質量完全與專用機型一樣。
ZJD-100AP紙護角紙平板紙護角機選配配置：
紙護角、紙平板兩用，更換產品無需對壓輪進行任何操作，方便快捷；
獨特的上紙架，上大卷紙省時省力，女工輕松上紙，有效解決接頭多，浪費多操作麻煩；
紅外線加熱功能，生產出來紙角即時打包，紙角硬度挺度好；
可增加自動堆料功能，可設定堆料數量。
